DT5 L'ARIA COME FATTORE DI EFFICIENZA E SICUREZZA |

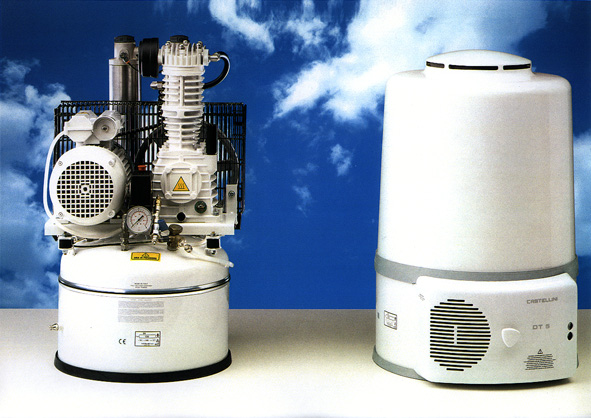

Il compressore
monocilindrico DT5 produce aria compressa in assenza di lubrificazione a
umido. È racchiuso in una struttura che lo insonorizza e ne assorbe le
vibrazioni. Il sistema di depurazione dell'aria separa l'acqua ed il particolato presente in essa, grazie al filtro posto in aspirazione, alla condensazione del vapor d'acqua e al filtro posto all'ingresso del serbatoio. L'aria, aspirata e filtrata a pressione e temperatura ambiente, esce dalla camera di compressione a temperatura elevata, a causa della rapida diminuzione di volume a cui è stata sottoposta per aumentarne la pressione. Lambisce superfici sempre più fredde e si deumidifica per condensazione del vapor d'acqua in essa contenuto. La condensazione inizia nella serpentina di raffreddamento, continua nel filtro di depurazione e nell'ampolla di raccolta della condensa, termina nel serbatoio. L'acqua, condensandosi, trascina il particolato solido, si accumula nell'ampolla e viene espulsa automaticamente dopo ogni arresto della macchina. La produzione di ulteriore condensa è ottenuta dopo il contatto delle superfici fredde del serbatoio con l'aria. Si completa, infine, il processo di depurazione di questa con lo spurgo dal serbatoio del liquido raccolto nel fondo. Il raffreddamento delle superfici è assicurato dal sistema di ventilazione forzata prodotta dalla ventola. Un pressostato provvede all'arresto automatico ed ai successivi riavviamenti del compressore. A protezione del motore elettrico è installato un termostato; un ulteriore termostato salvaguarda la macchina dal raggiungimento di temperature eccessive. Il serbatoio, provvisto di valvola di sicurezza, è verniciato internamente con vernice atossica, inodore ed omologata per contenitori di uso alimentare. Il trattamento previene la possibile corrosione del serbatoio ad opera della condensa che ha natura acida e quindi è aggressiva nei confronti del metallo. |
||||||||||||||||||||||||||||||||||||||||||||||||||
DT5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
Compressore monocilindrico a secco | |||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
CS3 COMPRESSIONE A SECCO: PURA AFFIDABILITÀ |
Il compressore bicilindrico CS3
con essiccatore produce aria compressa. Nella sezione più alta dei
pistoni, in prossimità della camera di compressione, le superfici di
scorrimento sono lubrificate a secco. Queste sono lontane ed isolate
dalle zone che necessitano di lubrificazione ad umido, come i cuscinetti
e l'albero di trasmissione, per garantire prestazioni elevate nel tempo. |
||||||||||||||||||||||||||||||||||||||||||||||||||
CS3 | |||||||||||||||||||||||||||||||||||||||||||||||||||
Compressore bicilindrico con stadio finale di compressione a secco |
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
